墨掛道具[sumikake-dougu]
芒草
6繪製曲線的工具
1.御定規
把竹簽從兩側推著停著。竹簽的部分是可移動式的,將其按照圓木的斷面等曲線拍攝其形狀,然後再轉移到其他方面(參照照片)。

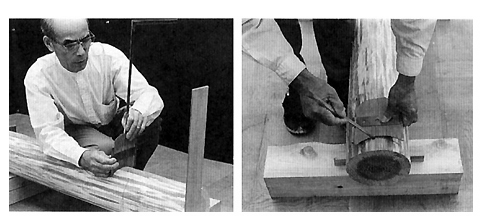

尺子的使用方法)
2.口引
為了進一步提高用尺子拍攝的面的精度而使用。將加工後的部件組合起來,在基準面沿著作為口引支點的一側移動的話,加工面會畫出與之平行的曲線(參照照片)。反覆將加工面根據該線進行微調,提高完成的精度。

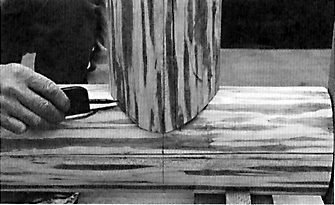

口引的使用方法

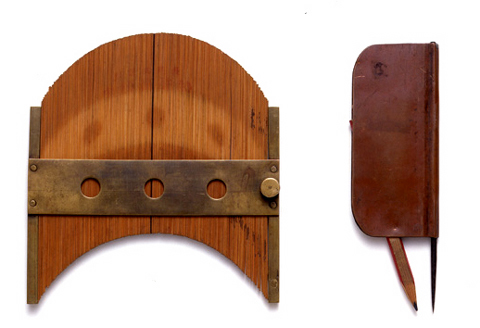

左起御尺、口引
3.型板
神社建築屋頂的坡度等,為了方便當時的工作,木匠自己製作的尺子。

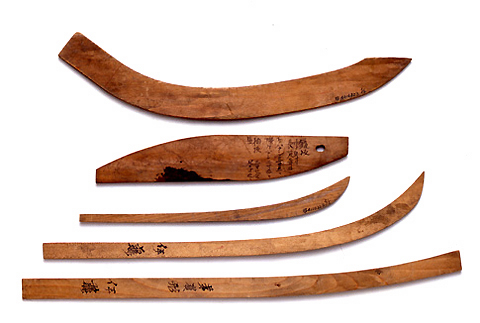

型板
- ＊本頁的內容摘錄了《竹中大工道具館收藏品錄第5號-墨掛規類、格引、錐篇-》的解說。
- ＊品名主要是參考關西使用的道具名稱,根據本館使用的統一名稱而定。根據地域和研究人員的不同,道具的名稱也會有所不同。
